采用當前流行的7寸800x480彩色TFT LCD顯示器，使用戶能更直觀，更舒服的讀出測試結果。它是一種高速度、高精度、高性能的變壓器測試系統，可保證、進貨檢驗及實驗室測量要求。滿足生產線質量。
資料整理中...
測量功能 | |
測試頻率 | UC2868X-24PIN 20 Hz－200 kHz，10mHz分辨率 |
UC2867X-24PIN 20 Hz－300 kHz，10mHz分辨率 | |
UC2866X-24PIN 20 Hz－500 kHz，10mHz分辨率 | |
UC2878X-24PIN 20 Hz－1MHz， 10mHz分辨率 | |
變壓器測試參數 | 圈數比, 圈數, 相位, 電感, 電容, 漏感, 品質因數, 交流電阻, 直流電阻, 平衡, 引腳短路; LED測試 |
基本測量準確度 | |
LCRZ | 0.05% |
DCR、圈數比 | 0.1％ |
等效電路 | 串聯, 并聯 |
數學功能 | 絕對值偏差, 百分比偏差 |
量程方式 | 自動, 保持, 手動選擇 |
觸發方式 | 內部, 手動, 外部, 總線 |
測量速度（≥1kHz） | 超快速:150次/秒, 快速: 90次/秒, 中速: 12次/秒, 慢速: 3次/秒 |
平均次數 | 1—255 |
延時時間 | 0—60s, 以1ms步進 |
校準功能 | 開路 / 短路 / 負載 |
測試端配置 | 五端 |
顯示方式 | 直讀，Δ，Δ%，V/I（被測電壓/電流監視） |
測試信號 | ||
輸出阻抗 | 30 Ω, 100 Ω, 10 /100, 10 /CC可選擇 | |
測試信號電平 | 正常：5 mV－2 V 準確度：10%，1 mV步進 恒電平：10 mV－1 V 準確度：5%，1 mV步進 | |
直流偏置源 | 內部 | 0V，1.5V，2V，準確度：1% |
選配 | UC6802A： ±10V（±100mA）直流偏置電流 | |
UC6802B： 0-1A直流偏置電流 | ||
顯示范圍 | |
|Z|, R, X | 0.01m Ω — 99.9999 MΩ |
DCR | 0.01 mΩ — 99.9999 MΩ |
圈數比顯示范圍 | 1:0.001-1000:1 |
|Y|, G, B | 0.00001μS — 99.9999 S |
C | 0.00001 pF — 9.9999 F |
L | 0.00001 μH — 9999.99 H |
D | 0.00001 — 9.9999 |
Q | 0.00001 — 9999.9 |
θ (DEG) | -179.999o — 179.999 o |
θ (RAD) | -3.14159 — 3.14159 |
其他 | |
存儲器 | 100組內部存儲，U盤無限擴展 |
接口 | 標配RS232C、HANDLER、USB HOST，可選GPIB、LAN接口 |
7英寸16: 9 TFT LCD顯示器，分辨率800×480 RGB
一頁顯示所有測試結果，無需翻頁
U盤直接保存測試結果，更人性方便
1MHZ測試頻率, 分辨率10 mHz
0.05%的基本測量準確度，增加超快速測試模式(150次/秒)
測試電壓或電流的自動電平控制ALC功能
30 Ω, 100 Ω, 10 /100, 10 /CC四種不同信號源輸出阻抗
內建比較器, 10檔分選及檔計數功能
內部100組設定文件保存或調用，U盤無限擴展測試文件保存或調用
可選±10V（±100mA）及1 A內部直流偏置源
可通過USB HOST來實現儀器軟件版本的升級
標配RS232C、HANDLER、USB HOST，可選GPIB、LAN接口和更新
U盤可支持格式FAT16, FAT32文件系統

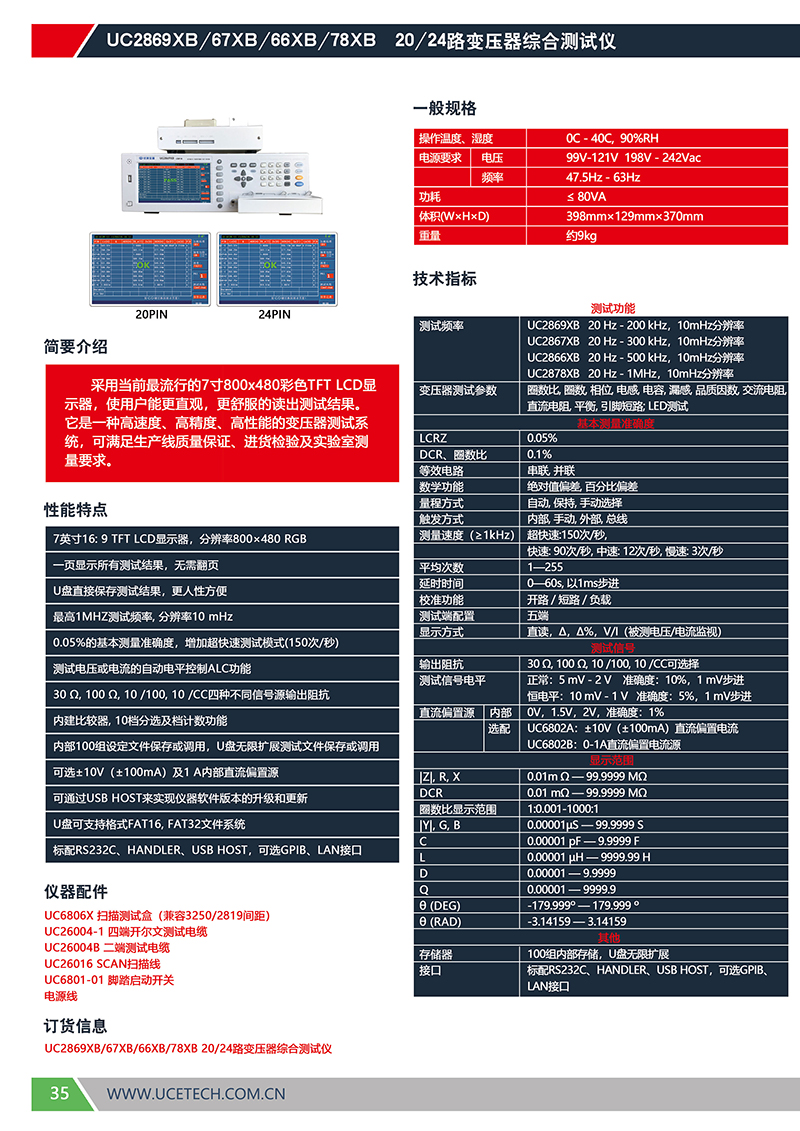

UC2868X/UC2867X/UC2866X/UC2878X-24PIN 24路變壓器綜合測試儀
儀器配件
UC6801X 掃描測試盒
UC26004-1 四端開爾文測試電纜
UC26004B 二端測試電纜
UC26016 SCAN描掃線
UC6801－01 腳踏啟動開關
電源線
