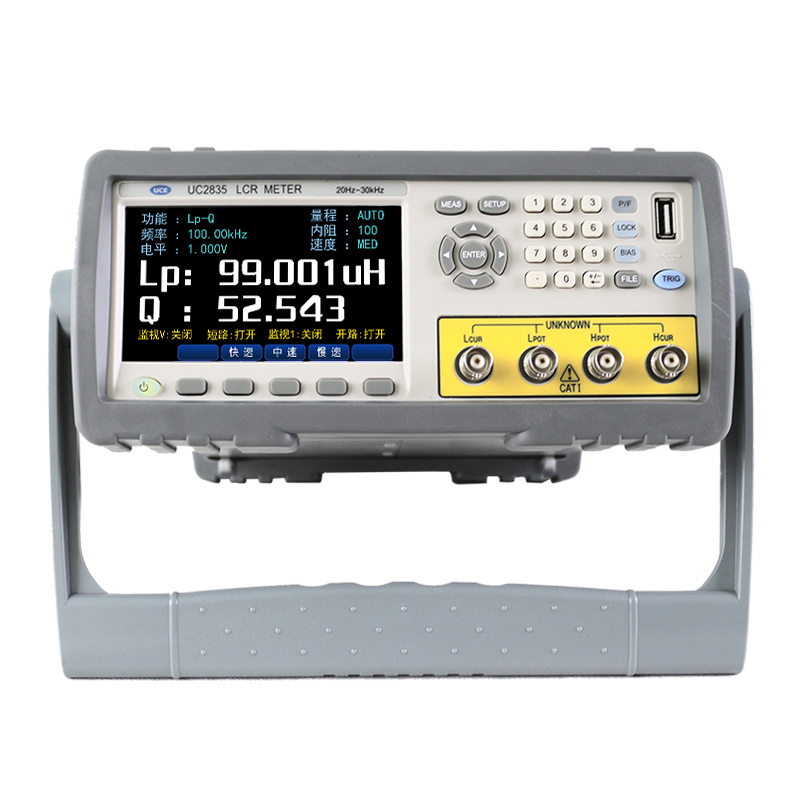

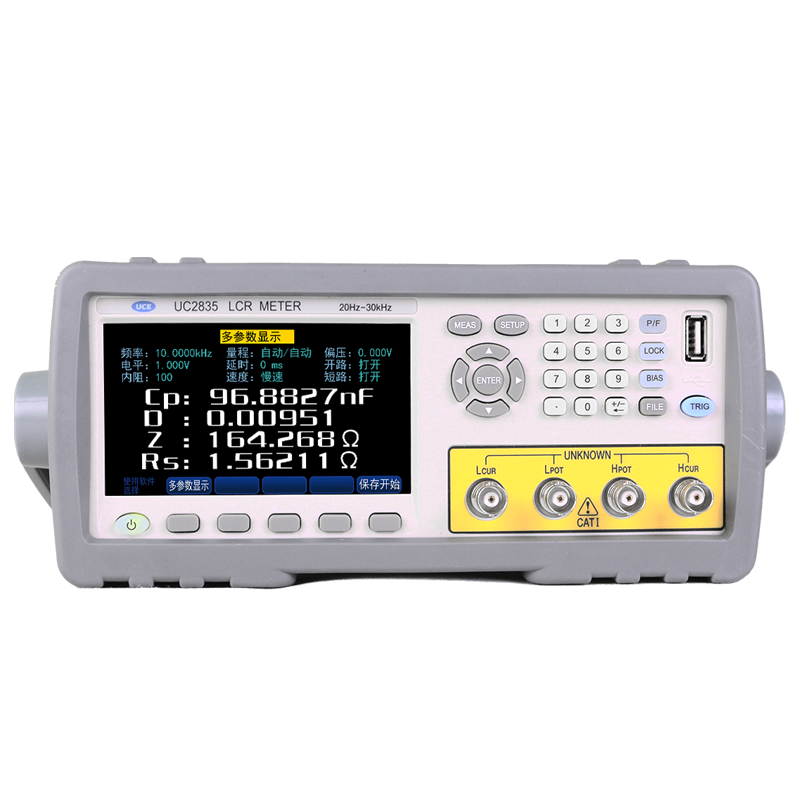

UC2835+/36+系列是一款用于對各種電子元器件進行檢驗的多功能元件測試儀。其采用當前流行的4.3寸LCD顯示器，使用戶能更直觀，更舒服的讀出測試結果。它是一種高速度、測試范圍寬、6位測試分辨率的阻抗測量儀，可滿足生產線質量保證、進貨檢驗及實驗室測量要求。
測量功能 | |
測試參數 | | Z|, |Y|, C, L, X, B, R, G, D, Q, θ ,DCR |
測試頻率 | 20 Hz－200 kHz, 1mH步進 |
基本測量準確度 | 0.05% |
等效電路 | 串聯, 并聯 |
數學功能 | 絕對值偏差, 百分比偏差 |
量程方式 | 自動, 保持, 手動選擇 |
觸發方式 | 內部, 手動, 外部, 總線 |
測量速度（≥1kHz） | 快速: 75次/秒, 中速: 12次/秒, 慢速: 3次/秒 |
平均次數 | 1—255 |
延時時間 | 0—60s, 以1ms步進 |
校準功能 | 開路 / 短路 / 負載 |
測試端配置 | 五端 |
列表掃描 | 10點列表掃描功能 |
顯示方式 | 直讀，Δ，Δ%，V/I（被測電壓/電流監視） |
顯示器 | 6位分辨率，4.3英寸LCD顯示器 |
測試信號 | |
測試信號頻率 | 20 Hz－30 kHz |
輸出阻抗 | 30 Ω,50Ω, 100 Ω可選擇 |
測試信號電平 | 正常：5 mV－2 V 準確度：10%，1 mV步進 |
恒電平：10 mV－1 V 準確度：5%，1 mV步進 | |
直流偏置源 內部 | 0V，1.5V，2V，準確度：1% |
顯示范圍 | |
|Z|, R, X | 0.01m Ω — 99.9999 MΩ |
DCR | 0.001 mΩ — 99.9999 MΩ |
|Y|, G, B | 0.00001μS — 99.9999 S |
C | 0.00001 pF — 9.9999 F |
L | 0.00001 μH — 9999.99 H |
D | 0.00001 — 9.9999 |
Q | 0.00001 — 9999.9 |
θ (DEG) | -179.999o — 179.999 o |
θ (RAD) | -3.14159 — 3.14159 |
其他 | |
比較器功能 | 十檔：（九檔合格，一檔不合格），另有一個附屬檔AUX |
存儲器 | 100組內部儀器設定供存儲/調用，外部500組 |
接口 | 標配RS232C、HANDLER、USB DEVICE、USB HOST，可選GPIB接口 |
| 作溫度、濕度 | 0℃-40℃ 90%RH | |
| 電源要求 | 電壓 | 198V-242V |
| 頻率 | 47.5Hz-63Hz | |
| 功耗 | ≤30VA | |
| 體積 | 380mm×102mm×270mm | |
| 重量 | 約3.6kg | |
4.3英寸LCD顯示器，更直觀清晰
測試電壓或電流的自動電平控制ALC功能
30 Ω, 50 Ω, 100 Ω三種不同信號源輸出阻抗
內建比較器5檔
10點列表掃描功能
內部100組設定文件，U盤500組測試文件保存或調用
0V, 1.5V及 2V內部直流偏置電壓
可通過USB HOST來實現儀器軟件版本的升級和更新
U盤拷屏功能保存數據更方便,可支持格式FAT16, FAT32文件系統

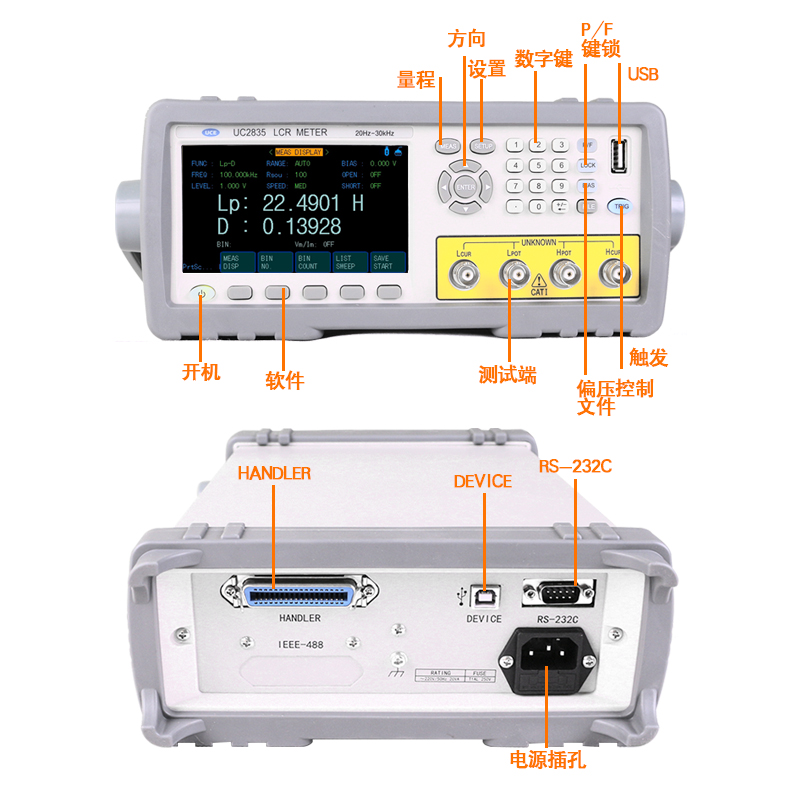

標配RS232C、HANDLER、USB DEVICE 、USB HOST，可選GPIB接口

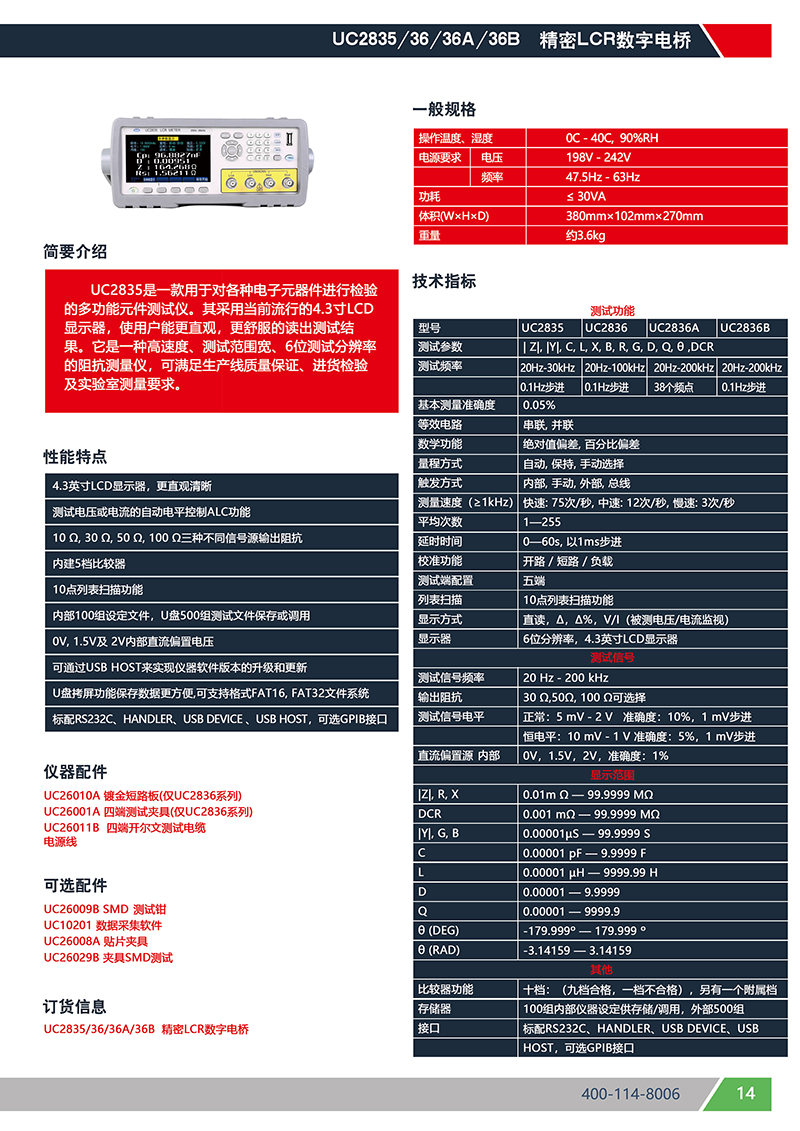

UC2835+/36+/36A+/36B+ 精密LCR數字電橋
儀器配件
UC26011B 四端開爾文測試電纜
UC26010 鍍金短路板
UC26001A 四端測試夾具
電源線
可選配件
UC26009B SMD 測試鉗

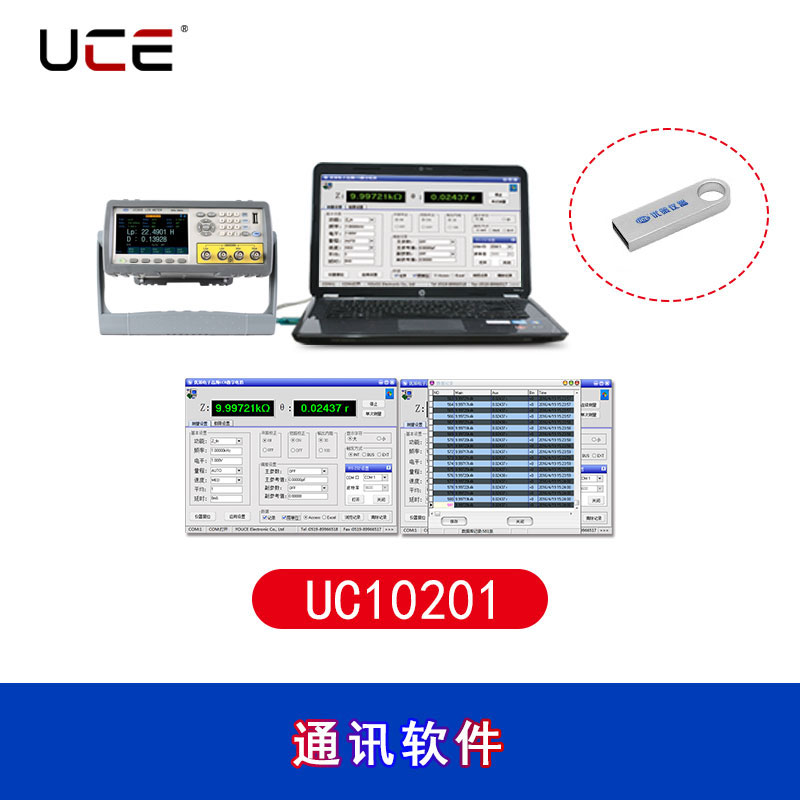

UC10201 數據采集軟件
UC26008A 貼片夾具
UC26029B 夾具SMD測試
